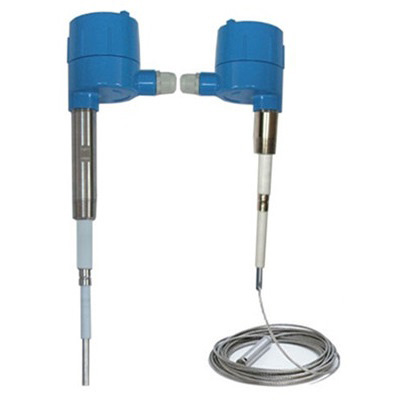

一、仪表概述:
标准型射频导纳物位计是使用射频导纳控制技术设计制作的一种新型物位测量仪表。射频导纳测量技术,简单的说就是使用高频电流测量系统导纳的方法。点位射频导纳技术与电容技术不同,它采用了三端技术,使得测量参量多样化。射频导纳技术由于引入了除电容以外的测量参量,尤其是电阻参量,使得仪表测量信号信噪比提高,从而大幅度提高了仪表的分辨力、准确性和可靠性。
二、测量原理:
标准型射频导纳物位计是一种从电容式物位测量技术发展起来的,防挂料、更可靠、更准确、适用性更广的物位控制技术,射频导纳中的导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、电感性成分综合而成。而射频即发射高频无线电波,所以射频导纳物位控制技术是通过用高频无线电波测量被测介质导纳来实现物位测量。
对于连续测量,射频导纳技术与传统电容技术的区别除了上述讲过的以外,还增加了两个很重要的电路,这是根据导电挂料实践中的一个很重要的发现改进而成的。上述技术在这时同样解决了连接电缆问题,也解决了垂直安装的传感器根部挂料问题。锁增加的两个电路是振荡器缓冲器和交流变换斩波器驱动器。
三、适用场合:
独特的机械探头设计,与高性能变送器的匹配,性能价格比高,在冶金、石化、化工、粮油、食品、水泥、橡塑、啤酒、饮料等行业各种物位上都有广泛的应用。
1、导电、绝缘液体----化工、油田、水及污水处理;
2、导电、绝缘液体----造纸、制药、水及污水处理 ;
3、粉末:灰、粉----电厂、冶金、水泥;
4、颗粒:煤、粮食----电厂、冶金、粮食;
5、界面:不同两种液体----油田、化工。
四、性能特点:
1、本安设计:两线制本安设计,单元和探头都是本质安全;
2、免 维 护:无可动部件,不会造成磨损或损坏,不用定期清洗,无需重复调试;
3、防 挂 料:Driven-shield电学设计使其可以忽略挂壁或传感元件挂料的影响;
4、化学兼容性:多种探头设计,满足各种介质要求;
5、应用广泛:过程温度从-183℃到+815℃,压力从真空到100bar;
6、无 漂 移:不会因为介质的温度或密度变化产生漂移;
7、可靠寿命:独特的技术保证了仪表使用寿命长达15年;
8、安全防护:内置探头输入保护装置,保护能力强,不易受到静电、冲击和电化学现象的影响或损坏;
9、安装简单:仪表可以通过罐上的螺纹口或法兰进行安装,可自行选择整体或分体安装方式,简单方便,调试容易、快捷。
五、技术指标:
1、供电:18V-30VDC;
2、输出:4-20mA(两线制);
3、输出方式:物位方式或距离方式;
4、精度:±1%;
5、环境温度:-40℃~70℃;
6、介质温度:-100℃~260℃;
7、zui大负载:24VDC 350Ω;
8、负载影响:0.2%(0---zui大负载);
9、响应时间:0.5s(标准)0.5~30s(可调);
10、现场显示:可带现场显示功能(可选);
11、量 程:zui大15000PF,zui大距离100m(不同传感器zui大量程不同);
12、火花防护(对传感器):内置火花防护电路;
13、电气接口:M20*1.5;
14、电 缆:分体式电子单元与传感器之间的专用连接电缆标准5m,zui长50m;
15、过程连接:NPT螺纹安装(标准);
16、法兰安装(可选);
17、外壳防护:IP66;
18、防爆:Exidllct4。
六、安装要求:
1、为现场安装式设计,但仍要尽可能安装在远离振动腐蚀性空气及可造成机械损坏的场合。为便于调试,仪表应安装在有操作平台或类似平台的地方。环境温度应在-40~75℃(140~75℉)之间。仪表安装区域要求壁雷装置,以防雷击。
2、仪表安装时,必须保证传感器的中心探杆和屏蔽层与容器壁(或安装管)互不接触,绝缘良好,安装螺纹与容器连接牢固,电器接触良好,并且传感器的地端要进入容器内部。对于大量程的或有搅拌的场合,传感器需要支撑或地锚固定,但固定端要与传感器绝缘。
3、按隔爆要求安装的仪表,每一与防爆外壳相连的接线必须配有已经认证过的密封填料函或防爆钢管密封接头。按本要求安装的仪表,每一回路上必须配有已经认证过的安全栅。认证过的密封填料函或防爆钢管密封接头和安全栅产品请咨询本公司或本公司代理商。
4、24VDC电源波纹不得大于200mV。电源地线要接在标准或标准的仪表地,不可能接在动力地上。现场电源电缆推荐采用屏蔽电缆,不可长距离无屏蔽与交流电源电缆并行。电缆经过区域要求有壁雷装置,以防雷击。
5、按隔爆要求安装的仪表,在防爆现场开仪表防爆壳体之前,一定要确信仪表已断电并且已断电10分钟以上。
七、注意事项:
1、射频导纳安装位置不能离入料口太近,否则,在入料时射频导纳物位计容易接收虚假回波。
2、射频导纳对于圆柱形的原煤仓,VEGA应安装在圆柱半径的二分之一处,传感器应对准出料口。
3、射频导纳型号不同所需的电压等级也不相同,为了保证人身安全和仪器的完好,应在断电的情况下接线。
4、接线方式分为两线制,射频导纳物位计采集的是4-20MA的电流信号,为防止现场电磁干扰,确保信号的准确性,应采用屏蔽电缆,屏蔽电缆一端接地。

八、安装方法。

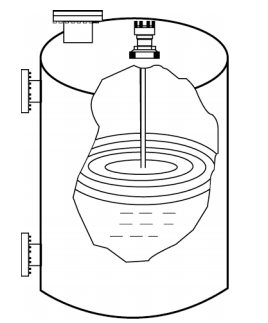

1、用棒式或缆式探极测量桶形罐液位:




注:探杆或探缆应避开出、入料口,且探杆或探缆与仓壁平行。与仓壁之间距离应大于是200mm。
2、用同轴探极测量卧式罐液位:



注:非桶形罐及非金属仓壁罐可使用同轴探极进行测量。

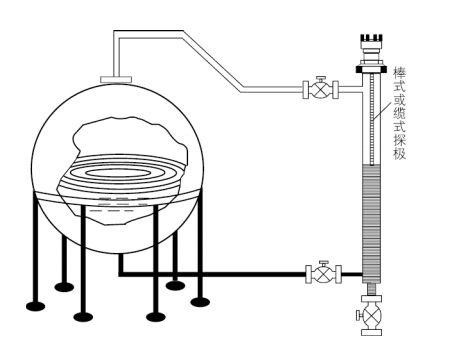

3、用联通器测量球形罐液位:

注:球形罐及其它不规则形状罐体均可使用联通器进行测量。
4、用重型缆式探极粉料或细颗粒料仓料位:
